根据 50 欧姆阻抗线宽进行布线，尽量从焊盘中心出线，线成直线，尽量走在表层。在需要拐弯的地方做成45 度角或圆弧走线，推荐在电容或电阻两边进行拐弯。如果遇到器件走线匹配要求的，请严 格按照datasheet上面的参考值长度走线。比如，一个放大管与电容 之间的走线长度(或电感之间的走线长度)要求等等。
12、布线中网络系统的作用在许多CAD系统中，布线是依据网络系统决定的。网格过密，通路虽然有所增加，但步进太小，图场的数据量过大，这必然对设备的存贮空间有更高的要求，同时也对象计算机类电子产品的运算速度有极大的影响。而有些通路是无效的，如被元件腿的焊盘占用的或被安装孔、定们孔所占用的等。网格过疏，通路太少对布通率的影响极大。所以要有一个疏密合理的网格系统来支持布线的进行。标准元器件两腿之间的距离为0.1英寸(2.54mm),所以网格系统的基础一般就定为0.1英寸(2.54 mm)或小于0.1英寸的整倍数，如：0.05英寸、0.025英寸、0.02英寸等。
13、设计规则检查（DRC）布线设计完成后，需认真检查布线设计是否符合设计者所制定的规则，同时也需确认所制定的规则是否符合印制板生产工艺的需求，一般检查有如下几个方面：（1）线与线，线与元件焊盘，线与贯通孔，元件焊盘与贯通孔，贯通孔与贯通孔之间的距离是否合理，是否满足生产要求。
（2）电源线和地线的宽度是否合适，电源与地线之间是否紧耦合（低的波阻抗）？在PCB中是否还有能让地线加宽的地方。
（3）对于关键的信号线是否采取了最佳措施，如长度最短，加保护线，输入线及输出线被明显地分开。
（4）模拟电路和数字电路部分，是否有各自独立的地线。
（5）后加在PCB中的图形（如图标、注标）是否会造成信号短路。
（6）对一些不理想的线形进行修改。
（7）在PCB上是否加有工艺线？阻焊是否符合生产工艺的要求，阻焊尺寸是否合适，字符标志是否压在器件焊盘上，以免影响电装质量。
（8）多层板中的电源地层的外框边缘是否缩小，如电源地层的铜箔露出板外容易造成短路。

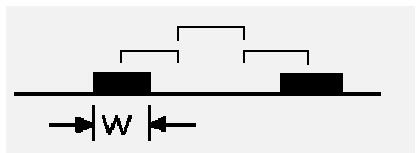

14、检查3W、3H原则为了减少线间串扰，应保证线间距足够大，当线中心间距不少于3倍线宽时，则可保持70%的电场不互相干扰，称为3W规则。如要达到98%的电场不互相干扰，可使用10W的间距。

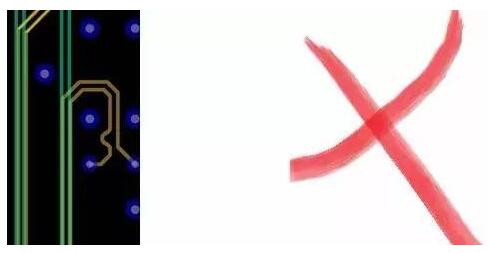

（1）时钟、复位、100M以上信号以及一些关键的总线信号等与其他信号线布线必须满足3W原则，同层和相邻层无较长平行走线，且链路上过孔尽量少。（2）高速信号的过孔数量问题，有些器件指导书上一般对高速信号的过孔数量要求比较严格，咨询互连的原则的是除了必须的管脚fanout过孔外，严禁在内层打多余的过孔，他们布过8G的PCIE 3.0的走线，也打过4个过孔，没有问题。 （3）同层时钟及高速信号中心距需严格满足3H（H为走线层到回流平面间距）；相邻层的信号严禁重叠，建议也满足3H的原则，关于上述的串扰问题，有工具可以检查的。

主要是为了防止不同工作频率的模块之间的互相干扰，同时尽量缩短高频部分的布线长度。
对混合电路，也有将模拟与数字电路分别布置在印制板的两面，分别使用不同的层布线，中间用地层隔离的方式。
